GPS/BD五陣列天線
GPS/BD五陣列天線中無源天線方案為：雙饋電微帶貼片天線基片加電橋合路，實現右旋圓極化設計。
18917114680

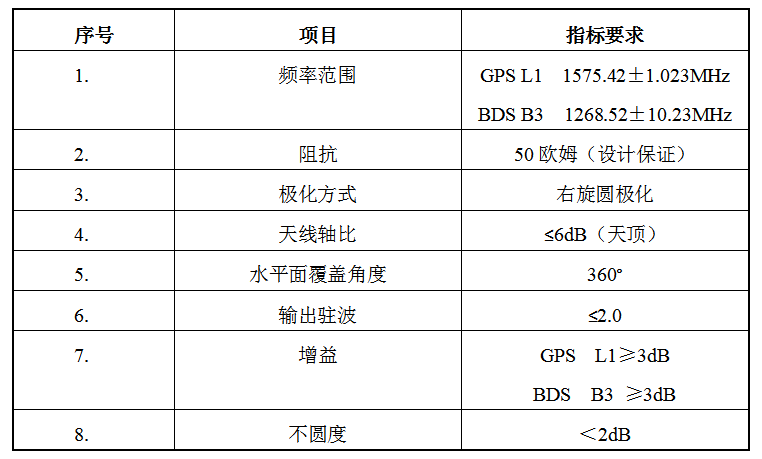

一、GPS/BD五陣列天線主要技術指標如下表
二、無源天線設計
雙饋電微帶貼片天線基片加電橋合路，實現右旋圓極化設計。根據上表的指標需求，設計BD B3天線基片尺寸為38*38*5mm，GPS L1天線基片尺寸為40*40*5mm。

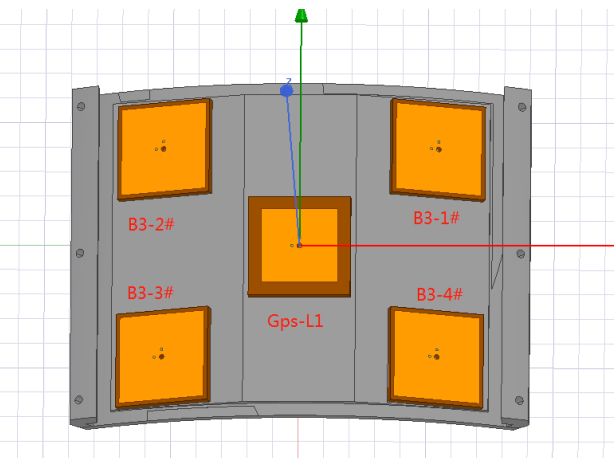

（1）仿真模型

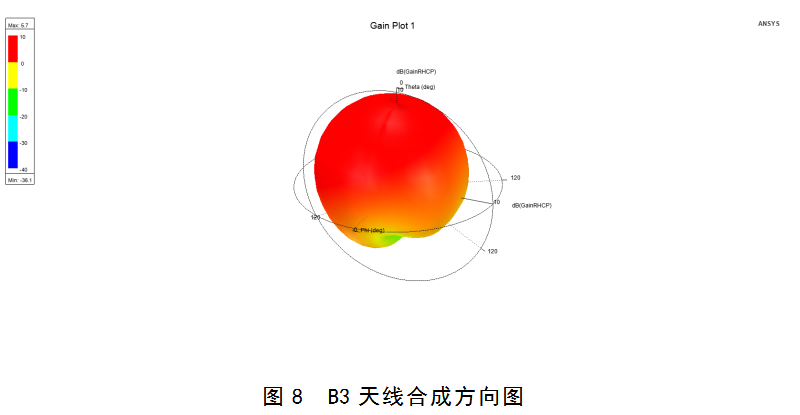

（2）仿真數據

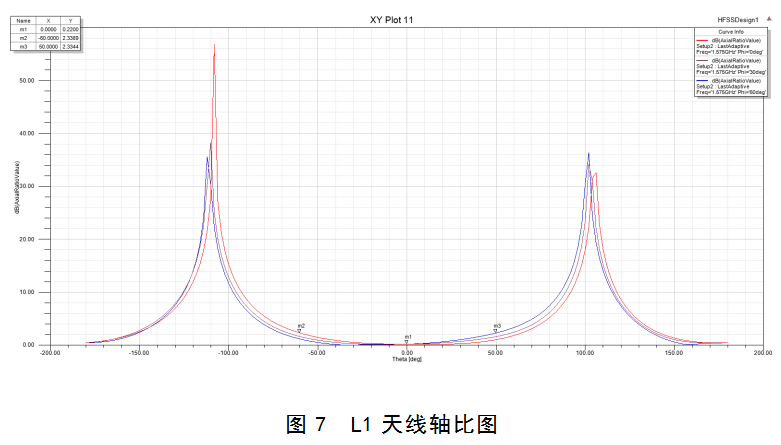

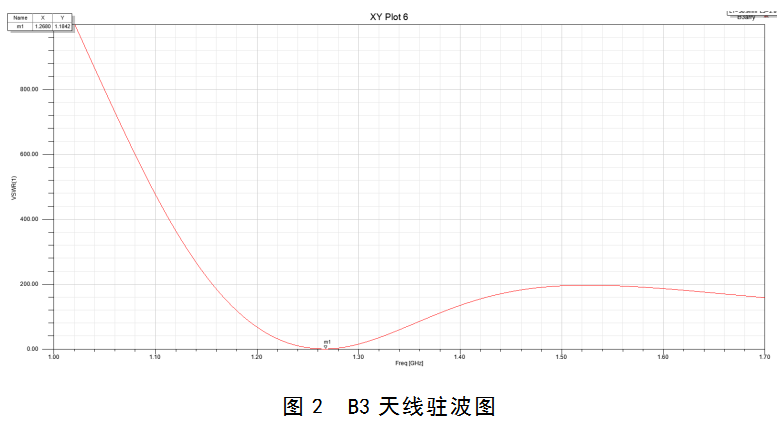

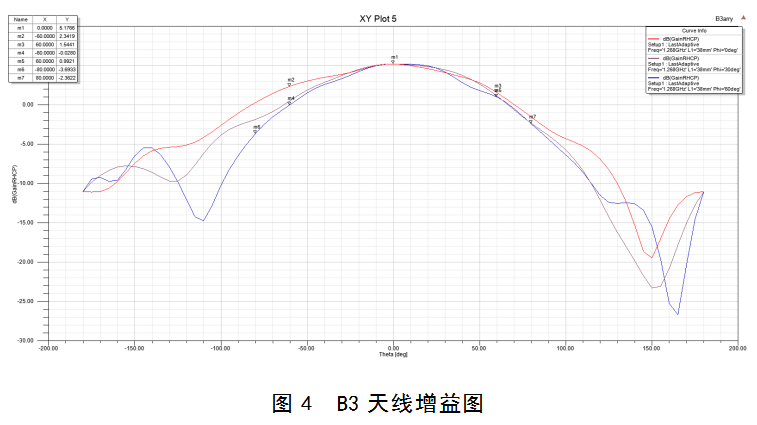

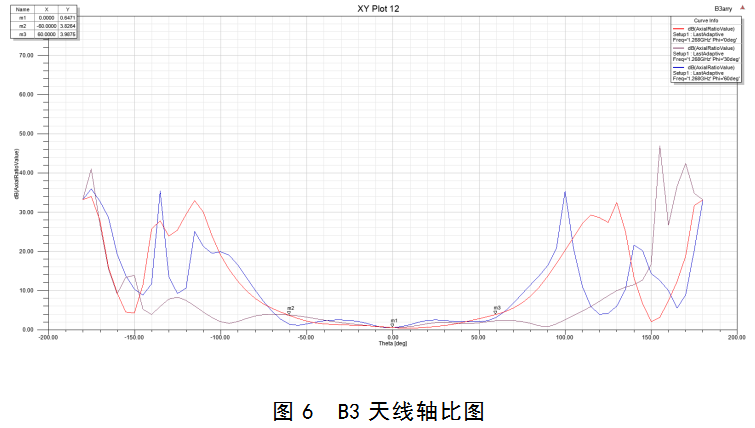

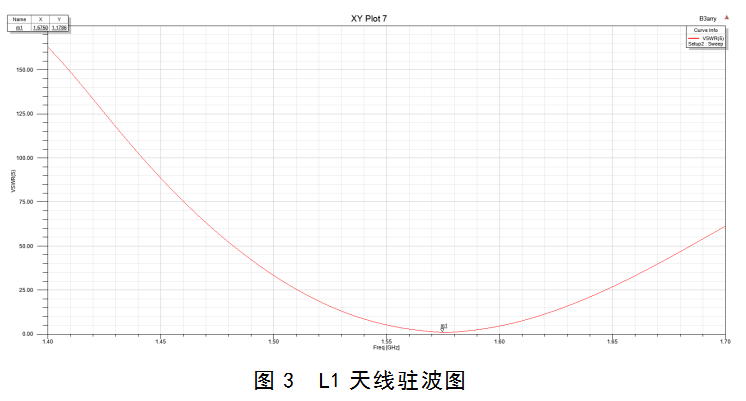

總結：從上面的仿真結果得出結論，天線的駐波小于1.5。B3天線的頂點增益大于5dB，仰角60°的增益大于0dB，仰角80°的增益大于-4dB，法向軸比小于1dB，正負60°軸比均小于4dB。其他的B3天線仿真結果類似。

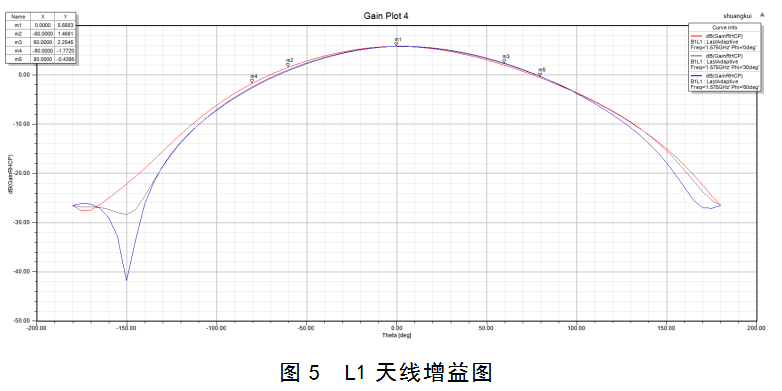

中間L1天線的頂點增益5.6dB，仰角60°的增益大于-1dB，仰角80°的增益大于-2dB，軸比正負60°內均小于3dB。根據仿真數據分析，整個天線的性能符合指標要求。
