B1/B3/B2b/L/S 17陣元天線仿真報告

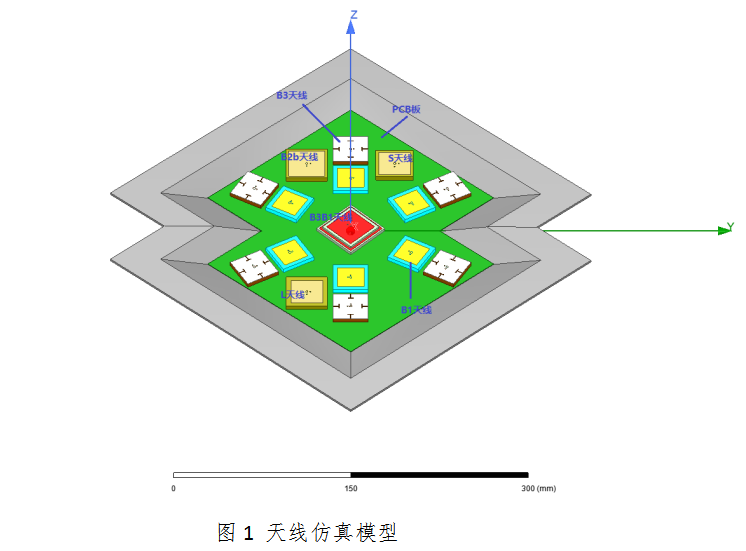

根據客戶提供的結構尺寸，建立如圖1的模型。
18917114680
一、天線仿真數據
中間B1B3天線采用上下疊層的形式，初步設計B3天線尺寸為30*30*4mm，B1天線尺寸為30*30*4mm。B2b天線設計尺寸為35*35*4mm，L天線設計尺寸為35*35*4mm，S天線設計尺寸為32*32*4mm，中間B3B1疊層天線尺寸：下層B3天線為41*41*3mm，上層B1天線為34*34*2mm。
天線布陣按照最大間距來進行。根據本設計中結構的最大尺寸，B3天線陣的陣元間距為95mm,B1天線陣的陣元間距為60mm。
（1）天線仿真模型

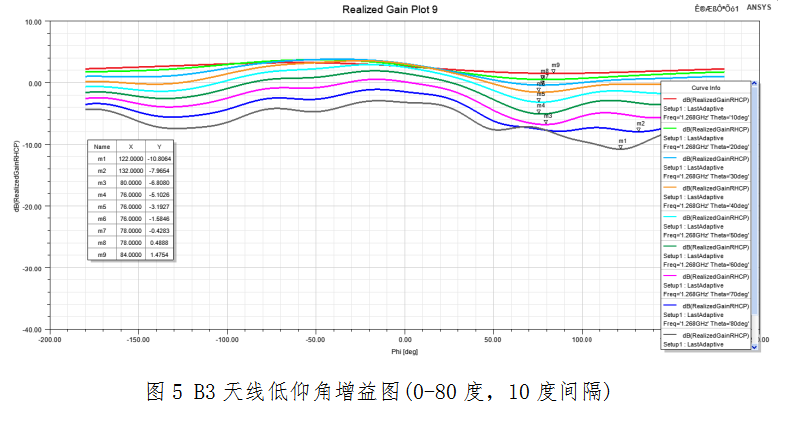

（2）B3天線仿真數據

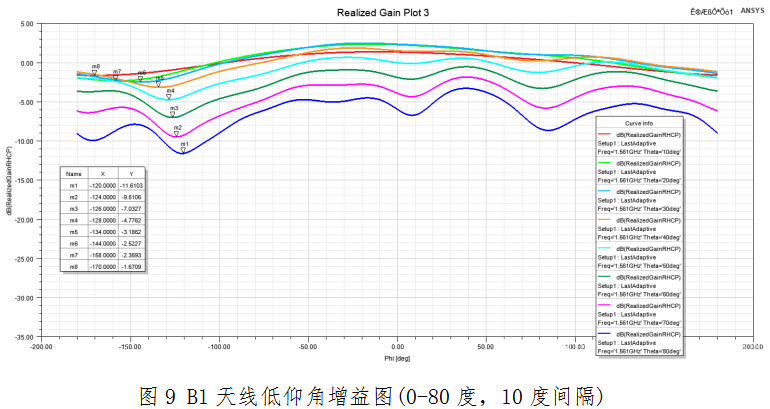

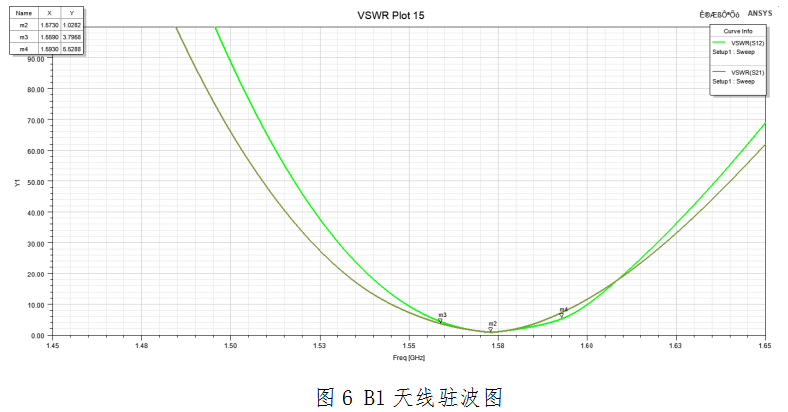

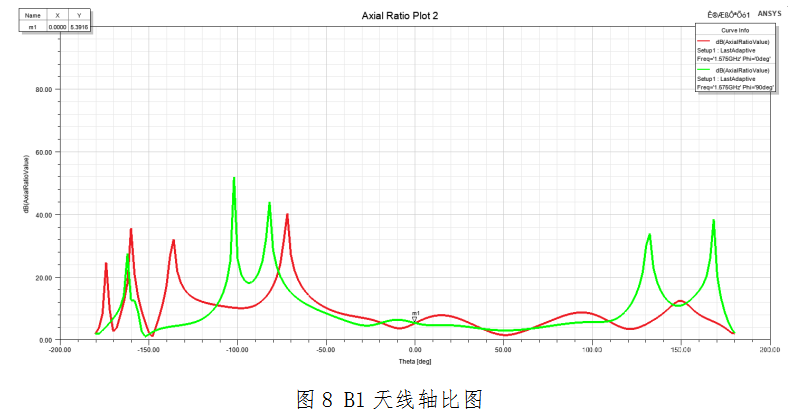

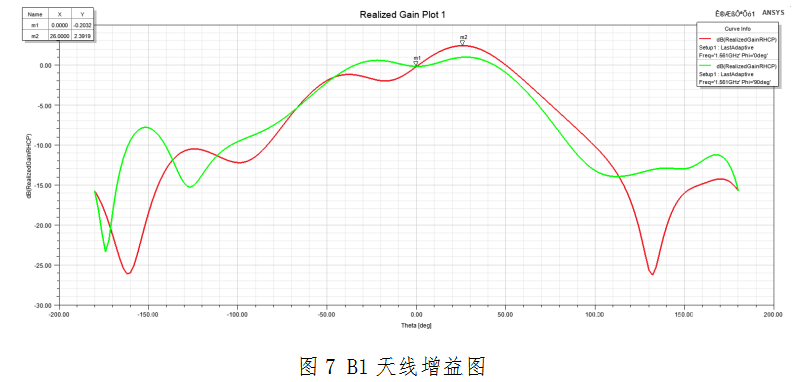

（3）B1天線仿真數據

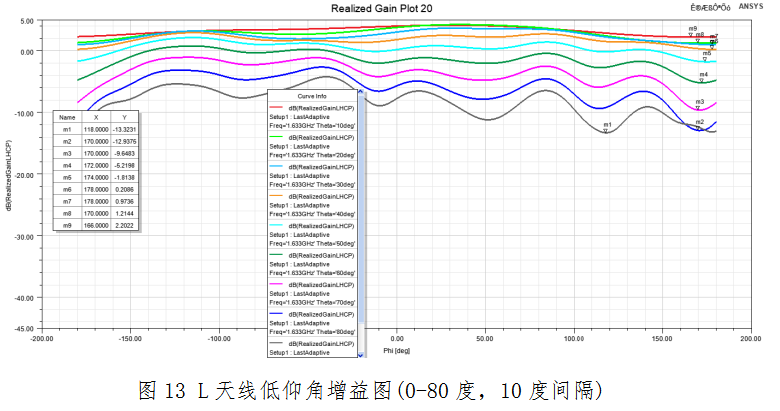

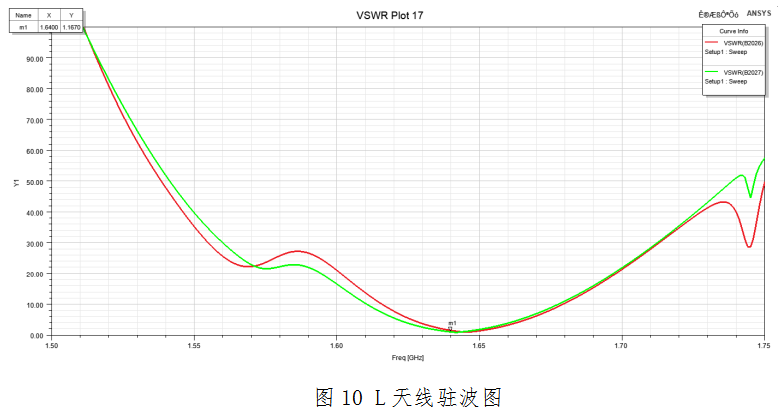

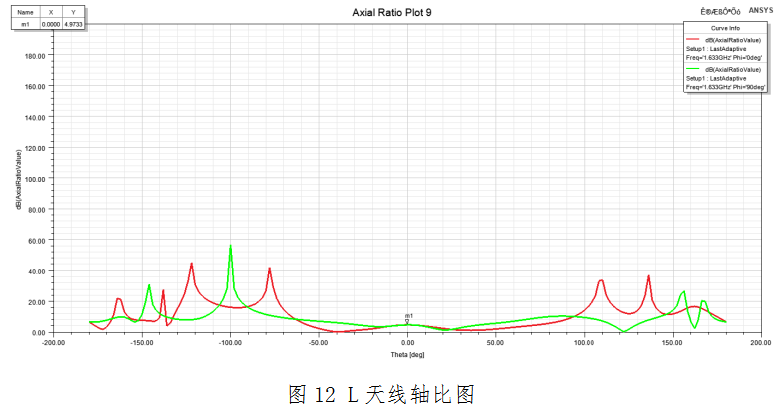

（4）L天線仿真數據

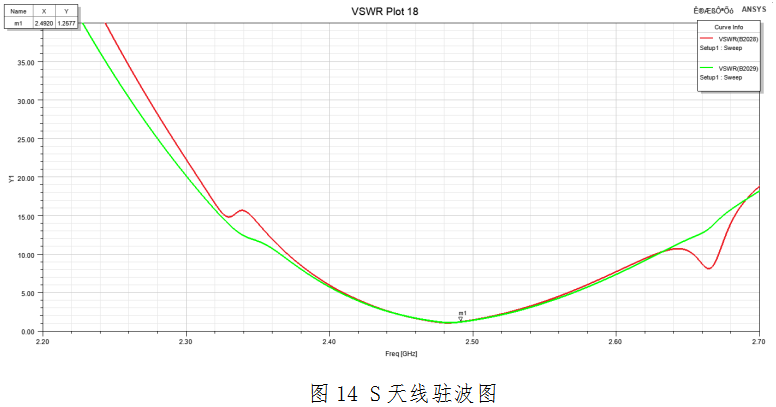

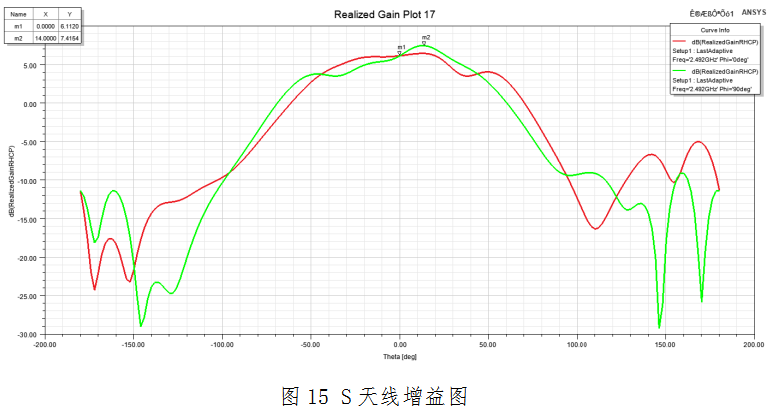

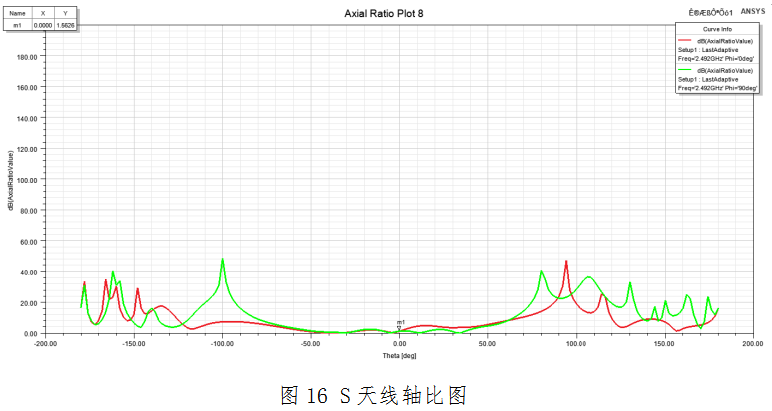

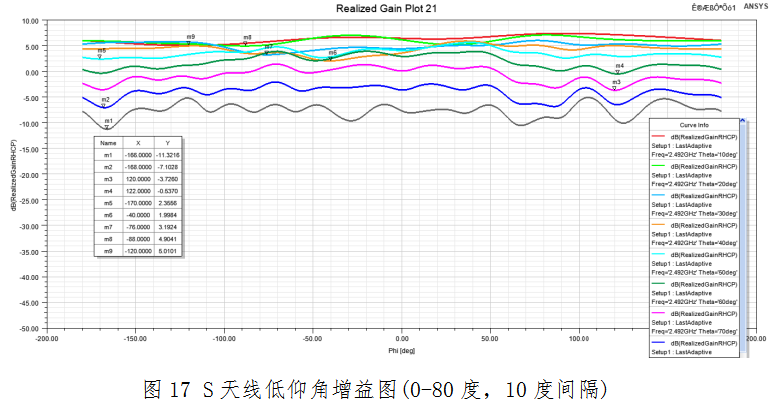

（14）S天線仿真數據

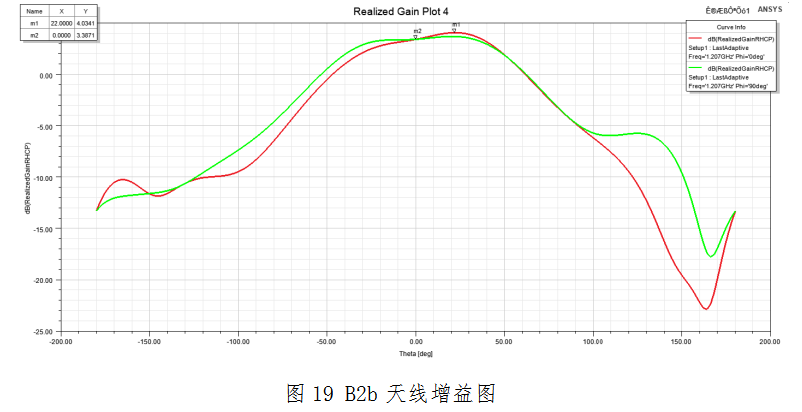

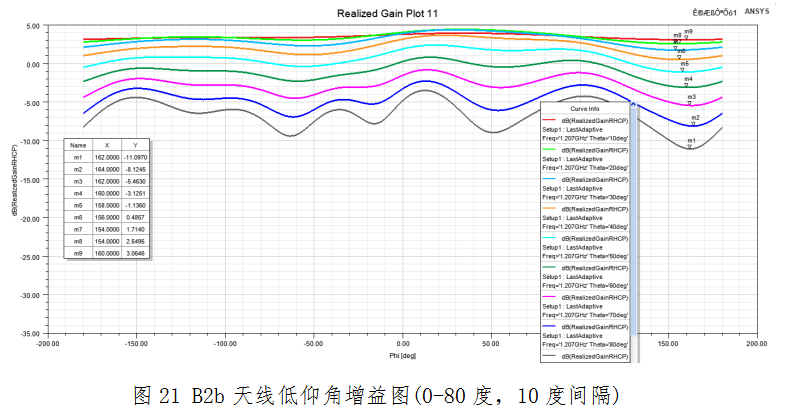

（6）B2b天線仿真數據

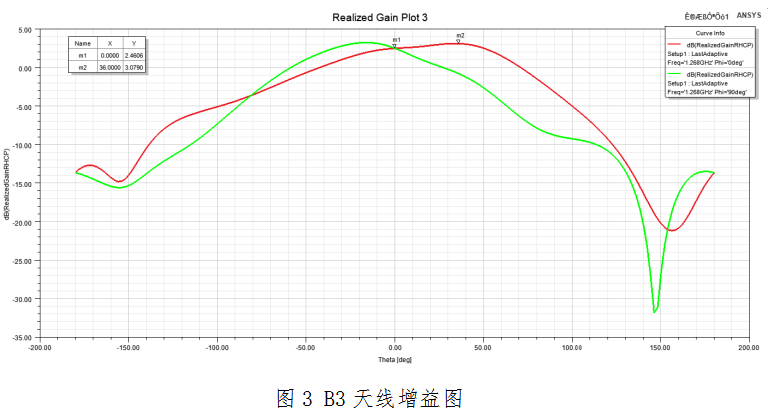

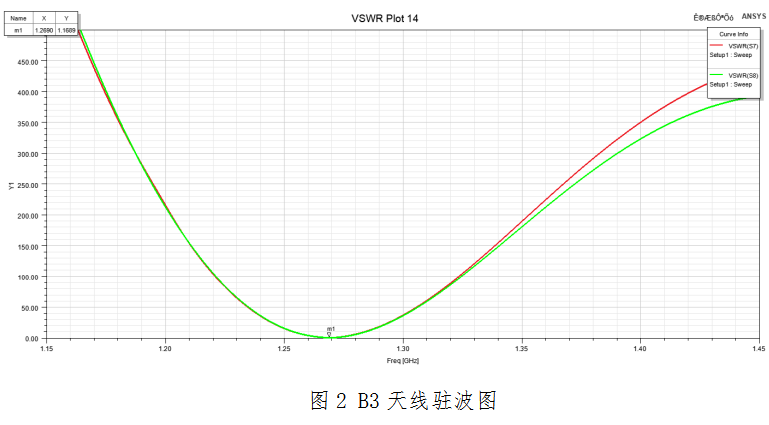

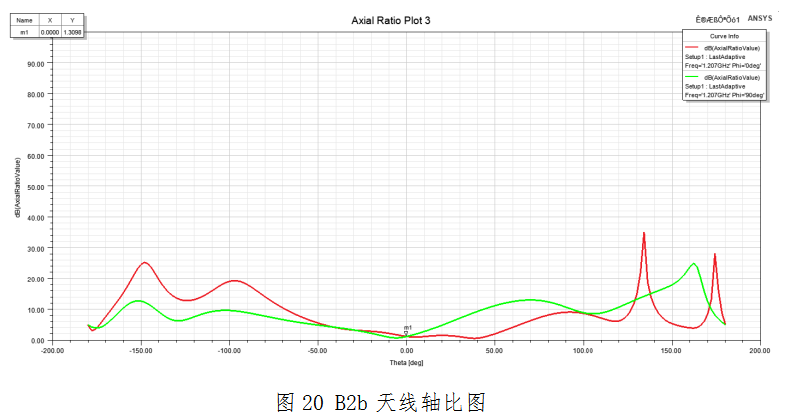

總結：從上面的仿真可以看出，B3天線的駐波小于1.5，頂點增益在2.46dBi，軸比小于3dB。B1天線的駐波小于1.5，頂點增益在4.29dBi，軸比小于6dB。L天線的駐波小于1.5，頂點增益在3.45dBi，軸比小于5dB。B2b天線的駐波小于1.5，頂點增益3.38dBi，軸比小于3dB。S天線的駐波小于1.5，頂點增益6.11dBi，軸比小于3dB。天線從整個仿真數據來看，天線的整體性能較好，但是還有可以優化的空間。
