高性能抗干擾五陣列天線
18917114680
一、無源天線指標
工作頻段：BD2 B3：1268.52±10.23MHz；
GPS L1：1575.42±1.023MHz；
極化方式：右旋圓極化；
不圓度： ≤±5.5dB（0°≤仰角＜30°）；
≤±4.0dB（30°≤仰角＜70°）；
≤±2.5dB（70°≤仰角≤90°）；
駐波（50Ω）：≤1.6；
軸比：≤3dB（MIN）；
增益（中心頻點）：≥2.0dBic（MAX）；
前后比：≥12dB。
二、低噪放指標
工作頻段：BD2 B3：1268.52±10.23MHz；
GPS L1：1575.42±1.023MHz；
增益：32±1dB；
輸入/輸出駐波：≤2.0；
噪聲系數：≤2.0；
工作電壓：5V±0.2V；
工作電流：≤35mA；
帶外抑制：≥40dB；
平坦度：±1dB；
射頻接口：SMA_K；

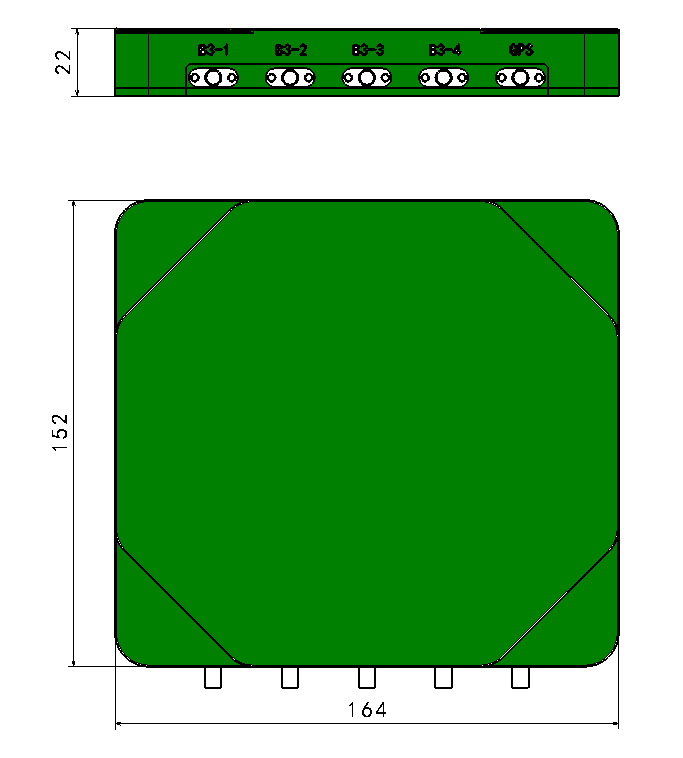

三、天線尺寸圖
相關資料下載：
JJANT-22-01-07高性能抗干擾五陣列天線規格書.pdf
