LS+B3北斗一線通天線（Φ75，5W）
1、此產品是一款支持北斗一代和北斗二代衛星系統的小型多頻外置式天線，可以滿足目前北斗衛星移動終端和車載船載移動終端對北斗一代收發通信和北斗二代B3頻段的接收和發射要求。2、天線部分采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線引入的接收機測量誤差的影響降低到最小；天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，高遮擋環境仍能正常收星；具有信號穩定、體積小、重量輕、防水防塵、堅固抗震等優越性能。
18917114680
一，天線指標：
天線指標 | 天線特性 | ||
工作頻率 | S | B3 | L |
發射頻率 RT（MHz） | 1615.68 ±4.08 | ||
接收頻率 RD（MHz） | 2491.75±4.08 | 1268.52±10.23 | |
頂點增益 | 4.5dBi | 3.0dBi | 4.0dBi |
仰角增益（仰角≥50°） | ≥1dBi | ≥1dBi | ≥1dBi |
仰角增益（20°≤仰角≤50°） | ≥-3.8dBi | ≥-3.8dBi | ≥-3.8dBi |
極化方式 | RHCP | LHCP | |
頂點軸比 | ≤3dB | ≤3dB | ≤3dB |
水平面覆蓋角度 | 360° | ||
輸出駐波比 | ≤2.0 | ||
二、LNA指標：
LNA 指標 | S | B3 |
增益 | 40±2dB | 40±2dB |
噪聲系數 | ≤1.5dB | ≤1.5dB |
輸入駐波比 | ≤2.0 | ≤2.0 |
輸出駐波比 | ≤2.0 | ≤2.0 |
帶內平坦度 | ±1dB | ±1dB |
帶外抑制 | ≥60dB@2492±100MHz， | ≥60dB@1268±100MHz， |
工作電壓 | DC 5±0.2V | |
工作電流 | ≤80mA | |
三、PA指標：
PA指標 | L |
輸入信號功率 | -5dBm |
增益平坦度 | ±1dB |
輸出P-1功率 | ≥37dBm |
二次諧波抑制 | ≥40dB |
工作電壓 | DC 5±0.2V |
工作電流 | ≤3A |
四、天線結構與機械特性：

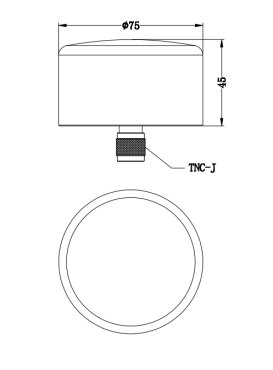

接口：TNC-J
相關資料下載：
JJANT-22-01-09 LS+B3北斗一線通天線（小）Φ75 5W 規格書.pdf
