GNSS全頻段測量型天線
該款天線有單頻、雙頻、雙星雙頻、三星七頻等多種類型，可廣泛應用于大地測量、海洋測量、航道測量、地震監測、橋梁變形監測、山體滑坡監測、碼頭集裝箱作業等場合。
1、天線部分采用多饋電設計方案，保證天線相位中心與幾何中心的重合，從而更好的提高測量精度。
2、天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果。
3、體積小巧，重量輕。
4、防水，防紫外線天線罩，為天線能長期在野外工作提供保障。
18917114680
一、整體指標
頻率范圍：GPS L1、L2、L5
BD2 B1、B2、B3
GLONASS L1、L2
連接器：TNC母座
安裝螺紋：5/8''*11（英制）
尺寸：＜φ150mm*70mm
重量：≤500g
工作溫度：-40℃~+85℃
二、無源天線指標
極化方式：右旋圓極化
阻抗：50Ω
天線波束：方位角：0°~360°，俯仰角：5°~90°
不圓度：≤1.5dB@仰角20°
法向增益：≥4.5dBic
軸比：≤2dB
電壓駐波比:≤2
相位中心誤差（仰角20°）≤2mm
三、低噪放指標
放大器增益：40±2dB
噪聲系數：≤2dB
電壓駐波比：≤2
帶內平坦度：≤1.5dB
輸出1dB壓縮點：≥0dBm
工作電壓：3.3-12V
工作電流：＜50mA

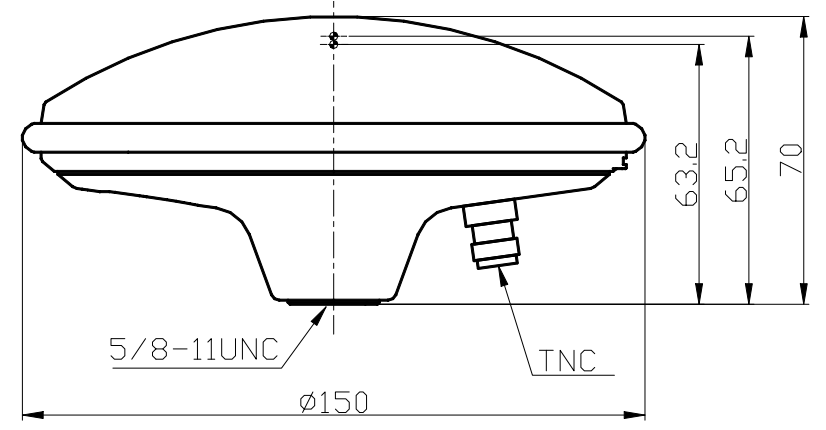

四、結構尺寸
相關資料下載：
JJANT-22-02-03 GNSS全頻段測量型天線規格書.pdf
